محاسبه زاویه زانویی سینی کابل؛ فرمول، جدول و روش اندازه‌گیری
یکی از چالش‌های اصلی مجریان تأسیسات برق در پروژه‌های، اجرای دقیق و استفاده از زانویی سینی کابل مناسب است. عدم رعایت محاسبات ریاضی علاوه بر افت زیبایی و تمیزی کار، باعث گیر کردن کابل‌ها، آسیب به روکش گالوانیزه و در نهایت شکست کابل‌های فشار قوی می‌شود.
در این مقاله تخصصی، نحوه محاسبه دقیق زاویه زانویی سینی کابل، جدول محاسباتی کامل برش V شکل، ابزار آنلاین محاسبه‌گر و الزامات استانداردهای مرجع NEMA VE 2 و NEC را بررسی می‌کنیم.

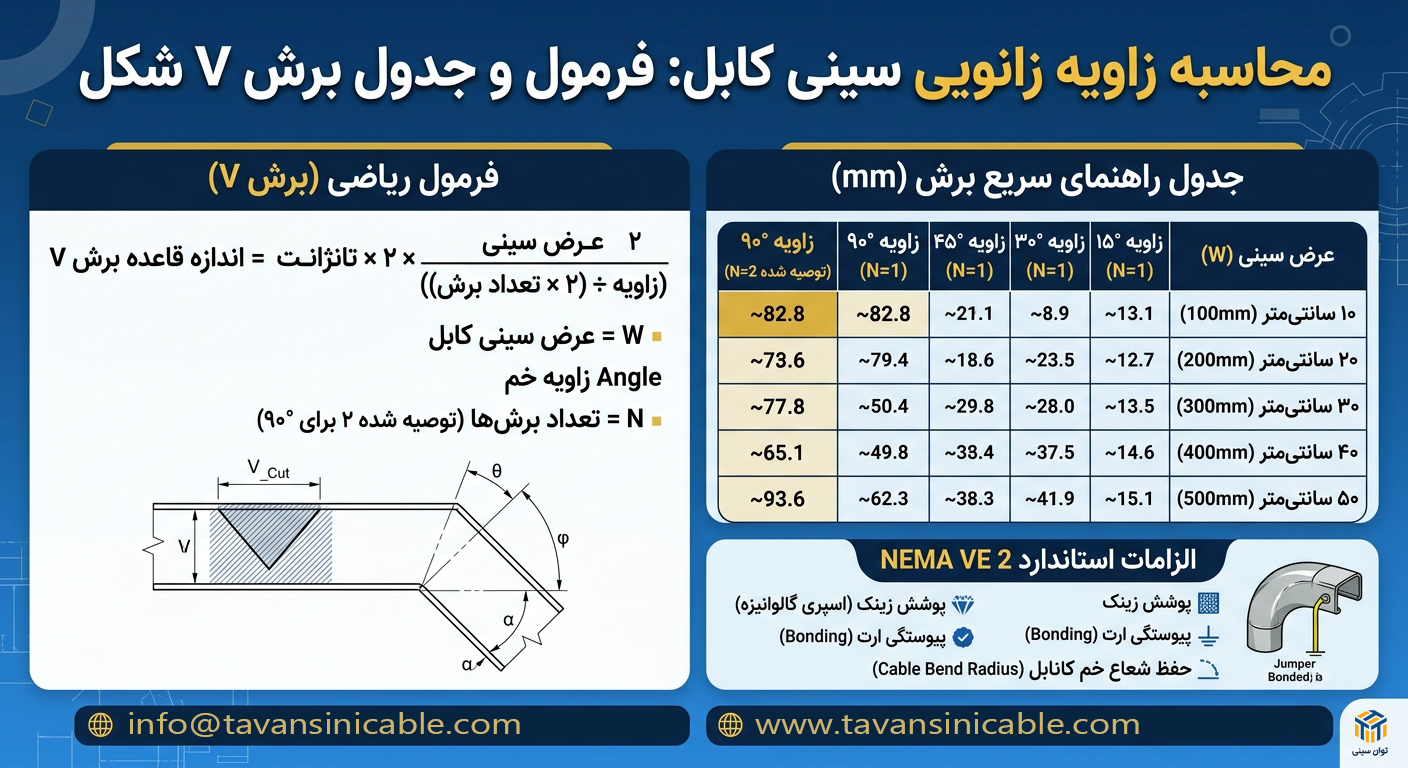

۱. فرمول ریاضی محاسبه اندازه برش V شکل (V-Cut)
برای اینکه سینی کابل مستقیماً در محل کارگاه خم شود و به زانویی با زاویه دلخواه تبدیل گردد، باید بخشی از دیواره‌های جانبی سینی به صورت V شکل برش داده شود.
فرمول به زبان فارسی: اندازه قاعده برش V = ۲ × عرض سینی × تانژانت ( زاویه ÷ (۲ × تعداد برش) )
پارامترهای فرمول:
- W (عرض سینی کابل): برحسب میلی‌متر (مانند ۵۰، ۱۰۰، ۲۰۰، ۳۰۰ یا ۴۰، ۵۰ سانتی‌متر).
- Angle (زاویه انحراف مورد نیاز): درجه خم مورد نظر (مانند ۱۵، ۳۰، ۴۵، ۶۰ یا ۹۰ درجه).
- N (تعداد برش‌ها): تعداد قطعات V شکلی که برای ایجاد خم روی باله سینی ایجاد می‌کنید.
نکته مهم مهندسی: هرچقدر تعداد برش‌ها (N) بیشتر باشد، خم نهایی نرم‌تر می‌شود. ساخت زانویی ۹۰ درجه تنها با ۱ برش، خمی بسیار تیز ایجاد می‌کند و طبق استاندارد توصیه نمی‌شود.
نیاز به زانویی با زاویه یا شعاع خاص دارید؟ مجموعه توان سینی انواع زانویی‌های افقی، عمودی (داخلی/خارجی) و تبدیل‌های سینی کابل را با ضخامت دلخواه و زاویه درخواستی شما (۱۵، ۳۰، ۴۵، ۶۰ و ۹۰ درجه) به صورت گالوانیزه گرم و سرد با بهترین کیفیت تولید می‌کند.
مشاوره رایگان و استعلام قیمت زانویی سینی کابل۲. جدول راهنمای سریع اندازه برش V شکل (برای شاخص‌ترین عرض‌ها و زوایا)
اگر در محیط کارگاهی دسترسی به محاسبه ندارید، می‌توانید از جدول استاندارد زیر برای تعیین ابعاد برش استفاده کنید:| عرض سینی (W) | زاویه ۱۵ درجه (N=1) | زاویه ۳۰ درجه (N=1) | زاویه ۴۵ درجه (N=1) | زاویه ۶۰ درجه (N=1) | زاویه ۹۰ درجه (N=1) | زاویه ۹۰ درجه (N=2 – توصیه شده) |
|---|---|---|---|---|---|---|
| ۱۰ سانتی‌متر (100mm) | ۱۳.۱ mm | ۲۶.۸ mm | ۴۱.۴ mm | ۵۷.۷ mm | ۲۰۰ mm | ۸۲.۸ mm (۲ برش) |
| ۲۰ سانتی‌متر (200mm) | ۲۶.۳ mm | ۵۳.۶ mm | ۸۲.۸ mm | ۱۱۵.۵ mm | ۴۰۰ mm | ۱۶۵.۶ mm (۲ برش) |
| ۳۰ سانتی‌متر (300mm) | ۳۹.۴ mm | ۸۰.۴ mm | ۱۲۴.۲ mm | ۱۷۳.۲ mm | ۶۰۰ mm | ۲۴۸.۴ mm (۲ برش) |
| ۴۰ سانتی‌متر (400mm) | ۵۲.۵ mm | ۱۰۷.۲ mm | ۱۶۵.۶ mm | ۲۳۰.۹ mm | ۸۰۰ mm | ۳۳۱.۲ mm (۲ برش) |
| ۵۰ سانتی‌متر (500mm) | ۶۵.۶ mm | ۱۳۴.۰ mm | ۲۰۷.۰ mm | ۲۸۸.۷ mm | ۱۰۰۰ mm | ۴۱۴.۰ mm (۲ برش) |
۴. نکات مهم استاندارد NEMA VE 2 و NEC در اجرای زانویی
- بازسازی پوشش گالوانیزه: طبق استاندارد NEMA VE 2، تمام مقاطع برش‌خورده با فرز باید بلافاصله با اسپری زینک (گالوانیزه سرد) پوشش داده شوند تا از زنگ‌زدگی جلوگیری شود.
- حفظ پیوستگی الکتریکی (Earth Bonding): با برش دادن دیواره سینی، مسیر جریان ارت ناپیوسته می‌شود. حتماً در محل زانویی از یک تسمه مس یا سیم ارت رابط (Jumper) استفاده کنید.
- شعاع خم کابل (Cable Bend Radius): طبق استاندارد NEC Article 392، شعاع زانویی نباید از ۶ تا ۱۲ برابر قطر خارجی ضخیم‌ترین کابل عبوری کمتر باشد تا روکش کابل دچار آسیب نشود.
- فاصله ساپورت‌ها: پایه‌های نگهدارنده سینی کابل باید در فاصله حداکثر ۱۵ سانتی‌متری (۶ اینچ) از مرکز زانویی نصب شوند.
سوالات متداول (FAQ)
چرا خرید زانویی پیش‌ساخته کارخانه‌ای از ساخت در محل بهتر است؟
زانویی‌های فابریک کارخانه‌ای به دلیل خم‌کاری هیدرولیک، لبه‌های کاملاً صیقلی، پوشش گالوانیزه یکدست و سرعت نصب بالا (بدون نیاز به برش‌کاری)، کیفیت بالا و تاییدیه ناظر پروژه را تضمین می‌کنند.آیا فرمول برش V شکل برای خم‌های عمودی سینی کابل هم استفاده می‌شود؟
بله، فرمول ریاضی یکسان است؛ با این تفاوت که برای خم‌های عمودی (داخلی یا خارجی)، برش V شکل به جای باله‌های جانبی، روی دیواره‌ها به گونه‌ای زده می‌شود که سینی بتواند به سمت بالا یا پایین زاویه بگیرد.
