سینی کابل پانچ دار یا بدون پانچ؟ تفاوت، کاربرد و راهنمای انتخاب

هنگام انتخاب سینی کابل، علاوه بر عرض، ارتفاع، ضخامت ورق، نوع گالوانیزه و تعداد خم، نوع کف سینی نیز اهمیت دارد. یکی از انتخاب‌های رایج در پروژه‌های ساختمانی و صنعتی، تصمیم‌گیری بین سینی کابل پانچ دار و سینی کابل بدون پانچ یا کف بسته است.

در مدل پانچ‌ دار، سوراخ‌هایی با الگوی مشخص روی کف و گاهی بخش‌هایی از بدنه ایجاد می‌شوند. این سوراخ‌ها می‌توانند وزن خود سینی را کاهش دهند، امکان گردش هوا و خروج برخی ذرات یا رطوبت را بیشتر کنند و در بعضی سیستم‌ها برای نصب متعلقات نیز مفید باشند.

در مقابل، سینی بدون پانچ دارای کف پیوسته‌تری است و می‌تواند حمایت سطحی بیشتری از کابل ایجاد کند.

با این حال، نمی‌توان گفت یکی از این دو مدل در تمام پروژه‌ها بهتر است. نوع کابل، میزان تولید حرارت، آلودگی محیط، وزن کابل‌ها، شرایط نصب، وجود درپوش و الزامات فنی پروژه باید همزمان بررسی شوند.

استاندارد NEMA VE 1 نیز سیستم‌های سینی کابل فلزی را فقط به یک شکل محدود نمی‌کند و ساختارهایی مانند Solid Bottom یا کف بسته و Trough یا ساختارهای دارای تهویه را به رسمیت می‌شناسد.

سینی کابل پانچ دار چیست؟

سینی کابل پانچ دار نوعی سینی فلزی است که روی کف آن مجموعه‌ای از سوراخ‌ها ایجاد شده است.

در بازار ایران ممکن است این محصولات با نام‌های زیر نیز شناخته شوند:

• سینی کابل سوراخ‌دار
• سینی کابل مشبک
• سینی کابل پانچ‌شده

البته باید توجه داشت که اصطلاح «پانچ دار» در بازار داخلی دقیقاً معادل یک طبقه‌بندی واحد بین‌المللی نیست. شکل، ابعاد و درصد سطح باز می‌تواند بین تولیدکنندگان متفاوت باشد.

به همین دلیل در سفارش‌های پروژه‌ای بهتر است علاوه بر عنوان «پانچ دار»، نقشه یا مشخصات فنی محصول نیز بررسی شود.

سینی کابل بدون پانچ چیست؟

سینی کابل بدون پانچ در بخش کف دارای سطح فلزی پیوسته است و سوراخ‌های تهویه گسترده مشابه مدل پانچ دار ندارد.

در منابع بین‌المللی ساختار Solid Bottom یکی از انواع شناخته‌شده Cable Tray است. Cable Tray Institute این مدل را سیستمی با حمایت پیوسته از کابل معرفی می‌کند و آن را برای کابل‌هایی که به سطح تکیه‌گاه بیشتری نیاز دارند مناسب می‌داند.

این نکته مهم است که «کف بسته» به معنی «کاملاً آب‌بند یا گردوغباربند» نیست. اگر پروژه نیازمند حفاظت محیطی خاص باشد، طراحی کل سیستم شامل درپوش، اتصالات، نوع کابل و درجه حفاظت باید بررسی شود.

تفاوت سینی کابل پانچ دار و بدون پانچ چیست؟

مهم‌ترین تفاوت آن‌ها در ساختار کف است، اما همین تفاوت می‌تواند روی چند ویژگی دیگر نیز اثر بگذارد.

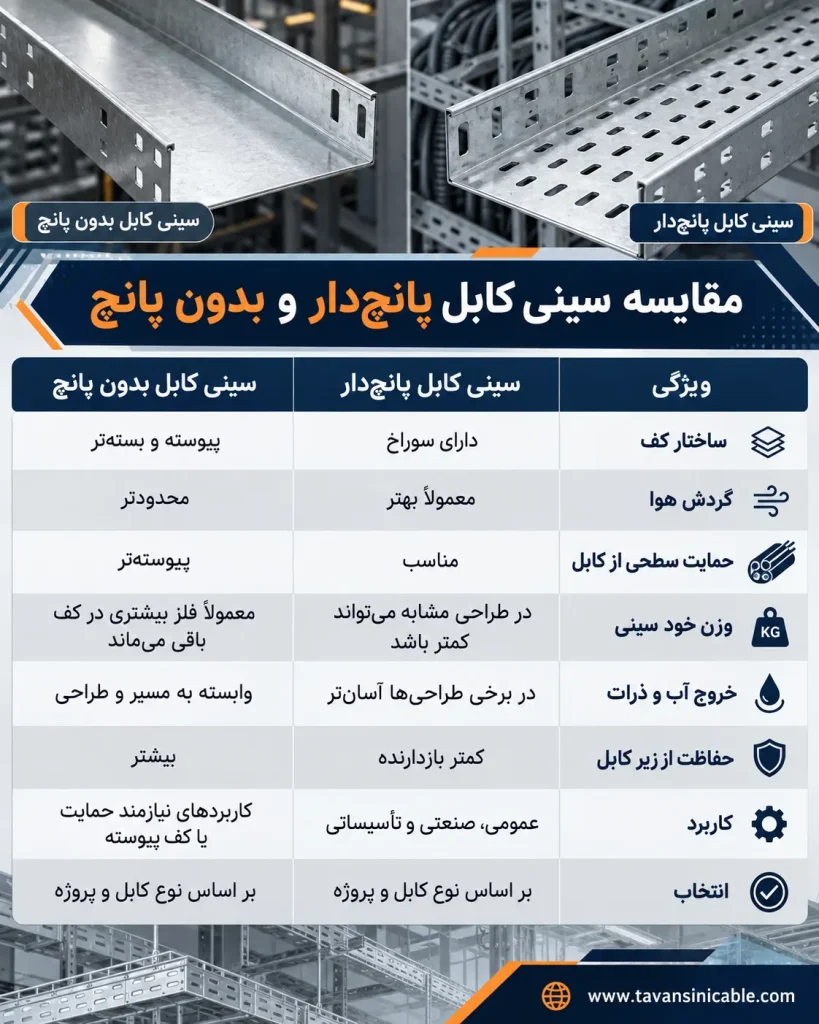

بررسی تفاوت سینی کابل پانچ‌دار و بدون پانچ برای انتخاب مناسب در پروژه‌ها

این جدول مقایسه عمومی است و ظرفیت واقعی هر محصول باید از اطلاعات همان تولیدکننده استخراج شود.

1. تفاوت در تهویه کابل‌ها

یکی از مهم‌ترین دلایل انتخاب سینی پانچ دار، امکان گردش بیشتر هوا در اطراف کابل‌هاست.

کابل‌های برق در هنگام عبور جریان گرما تولید می‌کنند و شرایط نصب می‌تواند روی دفع حرارت اثر داشته باشد. ساختارهای دارای تهویه نسبت به کف کاملاً بسته امکان گردش هوای بیشتری ایجاد می‌کنند.

Cable Tray Institute نیز بین Solid Bottom و Ventilated Trough تفاوت قائل است و Trough را ساختاری با تهویه متوسط معرفی می‌کند، در حالی که Solid Bottom حمایت پیوسته از کابل فراهم می‌کند.

اما نباید از این موضوع نتیجه گرفت که صرفاً با انتخاب سینی پانچ دار، تمام مسائل حرارتی کابل حل می‌شوند.

ظرفیت جریان کابل همچنان به مواردی مانند نوع کابل، تعداد کابل‌ها، آرایش، دمای محیط و استاندارد طراحی وابسته است.

2. تفاوت در وزن سینی کابل

ایجاد سوراخ باعث حذف بخشی از فلز کف می‌شود. بنابراین اگر دو محصول از نظر:

• ابعاد
• ضخامت
• جنس ورق
• هندسه

کاملاً مشابه باشند، پانچ می‌تواند وزن خود سینی را کاهش دهد.

اما نمی‌توان گفت هر سینی پانچ دار از هر سینی بدون پانچ سبک‌تر است.

برای مثال یک مدل پانچ دار با ضخامت 1.5 میلی‌متر ممکن است از یک مدل بدون پانچ با ضخامت 0.8 میلی‌متر سنگین‌تر باشد.

بنابراین برای طراحی ساپورت و محاسبه وزن پروژه باید وزن واقعی محصول در هر متر بررسی شود.

3. تفاوت در حمایت از کابل

سینی بدون پانچ دارای سطح پیوسته‌تری است.

این ویژگی در بعضی کاربردها که کابل‌ها نیاز به تکیه‌گاه گسترده‌تر دارند می‌تواند مفید باشد. Cable Tray Institute نیز Solid Bottom Tray را برای کابل‌های ظریف و کاربردهایی با تولید حرارت کمتر به‌عنوان یکی از گزینه‌های قابل استفاده معرفی می‌کند.

در مقابل، در مدل پانچ دار نیز کابل همچنان توسط کف سینی حمایت می‌شود، اما بخشی از سطح باز است.

انتخاب باید با نوع کابل و حداقل سطح پشتیبانی مورد نیاز آن هماهنگ باشد.

4. تفاوت در شرایط محیطی

محیط نصب تأثیر زیادی در انتخاب سینی دارد.

در محیط‌هایی که موارد زیر وجود دارد:

• گردوغبار
• ذرات صنعتی
• ریزش مواد
• رطوبت
• مواد خورنده

نباید فقط به پانچ دار یا بدون پانچ بودن توجه کرد.

برای مثال کف بسته می‌تواند از سمت زیر حمایت و پوشش بیشتری ایجاد کند، اما اگر سینی از بالا باز باشد همچنان مواد می‌توانند وارد آن شوند.

در چنین شرایطی ممکن است استفاده از درپوش نیز ضروری باشد.

از طرف دیگر، سوراخ‌های یک سینی پانچ دار در بعضی مسیرها می‌توانند خروج آب تجمع‌یافته یا ذرات کوچک را ساده‌تر کنند، اما عملکرد واقعی به طراحی سینی و نحوه نصب بستگی دارد.

5. تفاوت در استحکام مکانیکی

گاهی تصور می‌شود وجود سوراخ الزاماً باعث ضعیف شدن خطرناک سینی کابل می‌شود.

این نتیجه‌گیری بدون بررسی محصول دقیق نیست.

ظرفیت مکانیکی یک سیستم به مجموعه‌ای از عوامل وابسته است:

• ضخامت ورق
• جنس فولاد
• شکل لبه‌ها
• ارتفاع سینی
• عرض
• الگوی پانچ
• فاصله ساپورت
• نوع اتصال

استاندارد IEC 61537:2023 نیز عملکرد سیستم‌های سینی و نردبان کابل را با مجموعه‌ای از الزامات و آزمون‌های مکانیکی ارزیابی می‌کند و در نسخه فعلی روش‌های آزمون Safe Working Load و تجهیزات ساپورت نیز مورد بازنگری قرار گرفته‌اند.

بنابراین نمی‌توان ظرفیت بار را فقط از روی وجود یا نبود پانچ تعیین کرد.

6. تفاوت در قیمت

قیمت سینی کابل پانچ دار و بدون پانچ فقط به وجود سوراخ‌ها وابسته نیست.

عوامل اصلی قیمت عبارت‌اند از:

• وزن ورق
• ضخامت
• عرض
• ارتفاع
• تعداد خم
• نوع پوشش
• گالوانیزه گرم یا روش پوشش دیگر
• طول شاخه
• حجم سفارش
• فرآیند پانچ و تولید

مدل پانچ دار ممکن است فلز کمتری داشته باشد اما فرآیند تولید بیشتری نیز نیاز داشته باشد.

به همین دلیل مقایسه قیمت زمانی معنی‌دار است که دو محصول با مشخصات یکسان بررسی شوند.

7. تفاوت در کاربرد

سینی پانچ دار در بسیاری از پروژه‌های:

• ساختمانی
• تجاری
• تأسیساتی
• صنعتی
• مراکز برق و کنترل

قابل استفاده است.

مدل بدون پانچ نیز در پروژه‌هایی که حمایت پیوسته‌تر از کابل یا ساختار کف بسته‌تر موردنظر است کاربرد دارد.

NEMA نیز هر دو ساختار تهویه‌دار و Solid Bottom را در خانواده سیستم‌های سینی کابل به رسمیت می‌شناسد.

بنابراین سؤال صحیح این نیست که «کدام یکی استاندارد است؟»؛ بلکه باید پرسید «کدام ساختار برای کابل‌ها و شرایط این پروژه مناسب‌تر است؟»

سینی کابل پانچ دار بهتر است یا بدون پانچ؟

برای پاسخ باید ابتدا نوع پروژه را مشخص کنیم.

اگر گردش هوا، کاهش نسبی وزن و ساختار تهویه‌دار برای مسیر اهمیت داشته باشد، مدل پانچ دار می‌تواند گزینه مناسبی باشد.

اگر کابل نیاز به تکیه‌گاه پیوسته‌تر داشته باشد یا طراح یک Solid Bottom Tray را مشخص کرده باشد، سینی بدون پانچ انتخاب منطقی‌تری است.

اما تصمیم نهایی باید بر اساس مشخصات فنی کابل و پروژه گرفته شود.

آیا سینی کابل بدون پانچ باعث داغ شدن کابل می‌شود؟

نمی‌توان به‌صورت مطلق چنین ادعایی کرد.

کف پیوسته تهویه طبیعی کمتری نسبت به ساختار باز ایجاد می‌کند، اما دمای واقعی کابل به عوامل مختلفی وابسته است.

این عوامل شامل:

• جریان کابل
• تعداد کابل‌ها
• فاصله بین کابل‌ها
• نوع عایق
• دمای محیط
• وجود درپوش
• شرایط نصب

هستند.

در پروژه‌هایی که حرارت اهمیت زیادی دارد باید ظرفیت جریان کابل مطابق استاندارد طراحی همان پروژه بررسی شود.

آیا سینی پانچ دار برای کابل دیتا مناسب است؟

می‌تواند مناسب باشد، اما «پانچ» به‌تنهایی معیار انتخاب نیست.

برای کابل‌های دیتا موارد دیگری نیز مهم هستند:

• شعاع خم کابل
• جداسازی از کابل قدرت
• میزان حمایت مکانیکی
• مسیر کابل
• نویز الکترومغناطیسی
• دستورالعمل سازنده کابل

در بعضی کاربردهای حساس، کف پیوسته می‌تواند حمایت فیزیکی بیشتری ایجاد کند. در برخی دیگر یک سیستم دارای تهویه کاملاً مناسب است.

آیا سینی کابل بدون پانچ به درپوش نیاز دارد؟

کف بسته و درپوش دو موضوع متفاوت هستند.

بدون پانچ بودن یعنی کف سینی پیوسته است؛ اما قسمت بالایی همچنان می‌تواند باز باشد.

اگر پروژه نیاز به محافظت بیشتر در برابر:

• ریزش اجسام
• آلودگی
• شرایط خاص محیطی

داشته باشد، ممکن است Cover نیز در طراحی مشخص شود.

با این حال حتی سینی کف بسته دارای درپوش نیز نباید بدون تأیید مشخصات محصول، معادل محفظه کاملاً آب‌بند یا Raceway در نظر گرفته شود. Cable Tray Institute نیز تأکید می‌کند Solid Bottom Tray همچنان Cable Tray باقی می‌ماند.

آیا پانچ روی ظرفیت بار سینی تأثیر دارد؟

الگوی پانچ می‌تواند یکی از پارامترهای هندسی مؤثر بر رفتار مکانیکی باشد، اما ظرفیت نهایی فقط از روی آن مشخص نمی‌شود.

برای مقایسه دو سینی باید حداقل موارد زیر را بدانیم:

ضخامت، عرض، ارتفاع، شکل لبه، فاصله ساپورت و داده باربری محصول.

بنابراین اگر فروشنده فقط بگوید «این مدل چون بدون پانچ است قوی‌تر است» یا «این مدل چون پانچ دارد سبک‌تر و بهتر است»، اطلاعات برای تصمیم مهندسی کافی نیست.

سینی پانچ دار با درپوش چه کاربردی دارد؟

این ترکیب می‌تواند زمانی مفید باشد که از یک طرف وجود ساختار دارای تهویه یا پانچ موردنظر باشد و از طرف دیگر قسمت بالایی مسیر به محافظت بیشتری نیاز داشته باشد.

اما مزایای دقیق آن به:

• نوع درپوش
• میزان باز بودن کف
• محیط
• نوع کابل

وابسته است.

در نتیجه بهتر است درپوش نیز همزمان با خود سینی طراحی شود، نه اینکه بعداً بدون بررسی به مسیر اضافه شود.

پانچ گرد بهتر است یا پانچ کشیده؟

الگوی سوراخ می‌تواند بین تولیدکنندگان متفاوت باشد.

از نظر مهندسی نمی‌توان بدون داشتن مشخصات محصول گفت یک شکل سوراخ همیشه بهتر از دیگری است.

طراحی پانچ باید با مواردی مانند:

• ظرفیت مکانیکی
• فرآیند تولید
• محل اتصال متعلقات
• درصد سطح باز

هماهنگ باشد.

برای سفارش پروژه‌ای، کیفیت پانچ نیز مهم است. سوراخ‌ها نباید دارای پلیسه یا لبه‌ای باشند که امکان آسیب به کابل ایجاد کند.

هنگام خرید سینی کابل پانچ دار چه مواردی را مشخص کنیم؟

بهتر است استعلام فقط به صورت «قیمت سینی کابل پانچ دار» ارسال نشود.

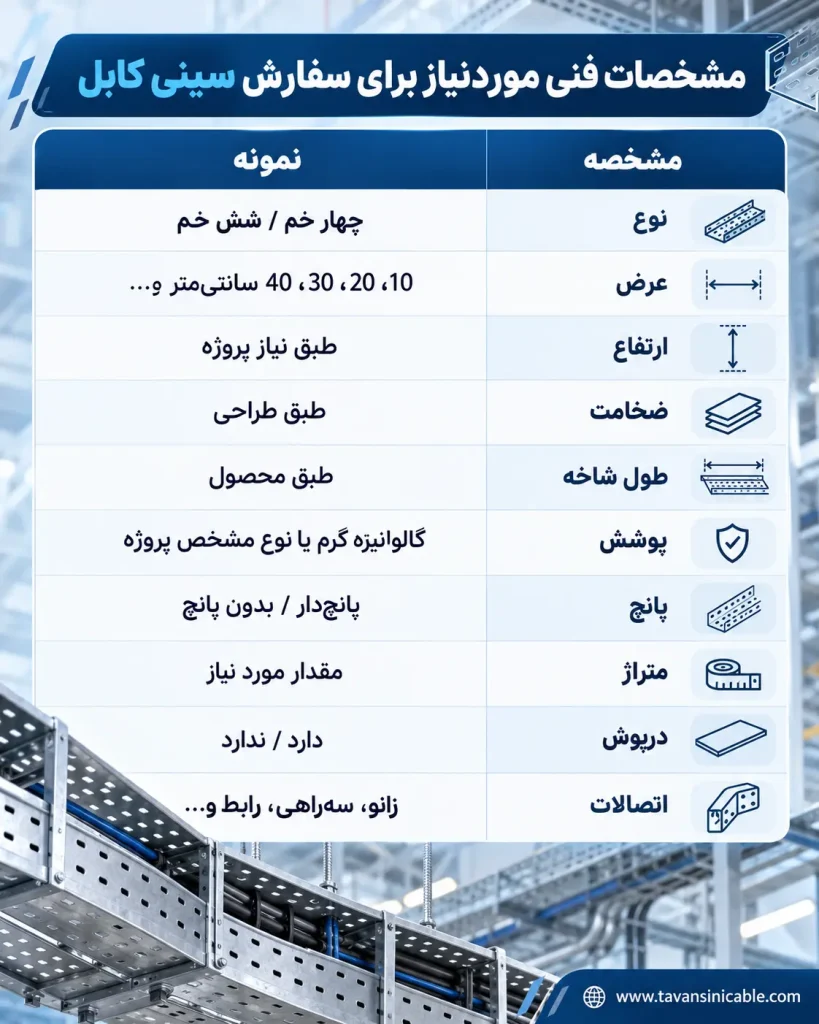

مشخصات زیر را مشخص کن:

راهنمای بررسی مشخصات سینی کابل پیش از انتخاب و سفارش

با این روش استعلام قیمت بین تولیدکنندگان قابل مقایسه‌تر می‌شود.

اشتباهات رایج در انتخاب سینی کابل پانچ دار و بدون پانچ

یکی از رایج‌ترین اشتباهات این است که فقط بر اساس ظاهر محصول تصمیم گرفته شود. سینی باید بخشی از یک سیستم کامل شامل کابل، رابط، ساپورت و اتصالات دیده شود.

اشتباه دیگر این است که مدل پانچ دار همیشه «خنک‌تر و بهتر» و مدل بدون پانچ همیشه «محافظ‌تر» فرض شود. هر دو عبارت فقط در شرایط مشخص معنا دارند.

همچنین نباید از نوع کف برای حدس زدن ظرفیت بار استفاده کرد. اطلاعات باربری باید از مشخصات فنی همان محصول گرفته شود.

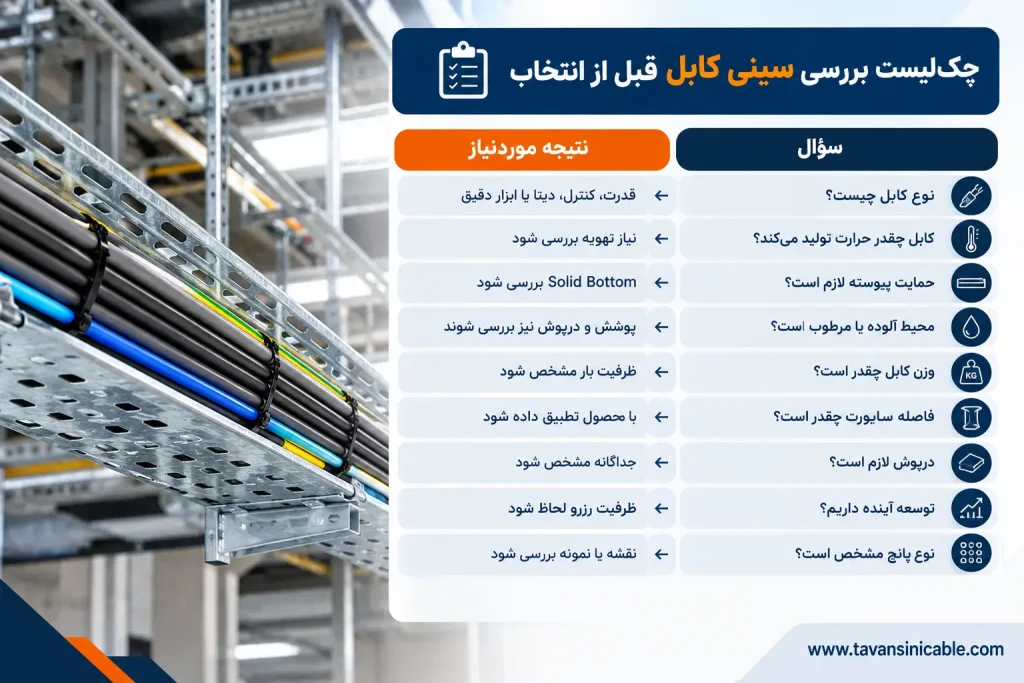

چک‌لیست انتخاب سینی کابل پانچ دار یا بدون پانچ

راهنمای بررسی مشخصات و شرایط فنی سینی کابل پیش از انتخاب

سوالات متداول درباره سینی کابل پانچ دار

سینی کابل پانچ دار چیست؟

نوعی سینی کابل است که کف آن دارای سوراخ‌هایی برای ایجاد ساختار بازتر و در بسیاری از طراحی‌ها گردش هوای بیشتر و کاهش بخشی از وزن ورق است.

سینی کابل بدون پانچ چیست؟

سینی دارای کف پیوسته است که حمایت سطحی بیشتری از کابل ایجاد می‌کند و در طبقه‌بندی‌های بین‌المللی نمونه‌های مشابه آن با عنوان Solid Bottom Cable Tray شناخته می‌شوند.

سینی پانچ دار بهتر است یا بدون پانچ؟

هیچ‌کدام برای همه پروژه‌ها بهتر نیستند. نوع کابل، محیط، بار، تهویه و مشخصات فنی پروژه تعیین‌کننده هستند.

آیا سینی پانچ دار ارزان‌تر است؟

الزاماً خیر. وزن ورق یکی از عوامل قیمت است، اما ضخامت، عرض، پوشش، فرآیند پانچ و هزینه تولید نیز دخالت دارند.

آیا سینی بدون پانچ ضد آب است؟

خیر. بدون پانچ بودن کف به معنی ضدآب بودن کل سیستم نیست.

آیا پانچ باعث کاهش استحکام سینی می‌شود؟

الگوی سوراخ می‌تواند بر رفتار مکانیکی تأثیر داشته باشد، اما ظرفیت واقعی باید بر اساس طراحی و داده‌های فنی محصول بررسی شود.

توان سینی کابل؛ انتخاب محصول متناسب با شرایط پروژه

انتخاب سینی کابل مناسب فقط به عرض و قیمت محدود نمی‌شود.

نوع کف، ضخامت، ارتفاع، تعداد خم، پوشش، فاصله ساپورت و نوع کابل‌ها باید در کنار یکدیگر بررسی شوند.

در پروژه‌ای ممکن است سینی کابل پانچ دار بهترین انتخاب باشد و در پروژه دیگر سینی کف بسته عملکرد مناسب‌تری ارائه دهد.

توان سینی کابل در زمینه تولید و تأمین سینی کابل، نردبان کابل، اتصالات و متعلقات مورد استفاده در پروژه‌های ساختمانی و صنعتی فعالیت دارد.

برای استعلام دقیق‌تر بهتر است مشخصاتی مانند عرض، ارتفاع، ضخامت، نوع پانچ، پوشش، متراژ، تعداد اتصالات و شرایط محیطی پروژه اعلام شود تا انتخاب محصول فقط بر اساس نام تجاری یا ظاهر آن انجام نشود.
