روش‌ها، فرمول‌ها و ماشین حساب آنلاین محاسبه وزن سینی کابل گالوانیزه
یکی از مهم‌ترین فاکتورها در طراحی تاسیسات الکتریکی، محاسبات سازه‌ای و برآورد هزینه‌های مالی پروژه‌های صنعتی، محاسبه دقیق وزن سینی کابل گالوانیزه است. وزن سینی کابل تعیین‌کننده میزان بار مرده وارد بر ساپورت‌ها، سقف و سازه بوده و ملاک اصلی قیمت‌گذاری و خرید ورق‌های فولادی گالوانیزه در بازار محسوب می‌شود.
چرا محاسبه دقیق وزن سینی کابل اهمیت دارد؟
- طراحی ایمن ساپورت‌ها و پایه‌ها: محاسبه اشتباه وزن سینی و کابل‌ها می‌تواند باعث افتادگی (Sagging) مسیر کابل‌کشی شود.
- برآورد دقیق هزینه‌های پروژه: ورق‌های گالوانیزه بر اساس کیلوگرم خریده و فروخته می‌شوند.
- محاسبه بار گالوانیزاسیون: در سینی‌های گالوانیزه گرم، میزان پوشش روی (Zinc Coating) کاملاً وابسته به وزن و مساحت سطح ورق است.

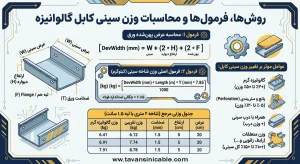

فرمول ریاضی محاسبه وزن سینی کابل
اگر قصد دارید محاسبات را به صورت دستی یا در فایل‌های اکسل مهندسی (MTO) وارد کنید، فرمول استاندارد محاسباتی به شرح زیر است:۱. محاسبه عرض پهن‌شده ورق (Development Width)
ورق سینی کابل شامل یک کف، دو دیواره (ارتفاع) و دو لبه خمِ بالایی (معمولاً ۱ تا ۱.۵ سانتی‌متر برای ایمنی و لبه‌گیری) است:Development Width (mm) = Width + (2 × Height) + (2 × Flange)
نکته: لبه خم استاندارد (Flange) معمولاً بین 10mm تا 15mm در نظر گرفته می‌شود.
۲. فرمول اصلی وزن شاخه سینی
Weight (kg) = [ DevWidth (mm) × Length (m) × Thickness (mm) × 7.85 ] / 1000
- عدد ۷.۸۵: چگالی استاندارد فولاد بر حسب g/cm³ است.
- ضریب پوشش گالوانیزه گرم: در صورتی که سینی از نوع گالوانیزه گرم (Hot-Dip Galvanized) باشد، به دلیل ضخامت بالای روی (Zn)، حدود ۳٪ تا ۵٪ به وزن نهایی محاسباتی اضافه می‌شود.
جدول وزنی مرجع سینی کابل گالوانیزه (شاخه ۲ متری استاندارد)
جدول زیر بر اساس لبه خم ۱.۵ سانتی‌متر و چگالی استاندارد فولاد جهت استعلام سریع آماده شده است:| عرض سینی (cm) | ارتفاع دیواره (cm) | ضخامت ورق (mm) | وزن تقریبی یک شاخه ۲ متری (kg) | وزن با پوشش گالوانیزه گرم (kg) |
|---|---|---|---|---|
| ۱۰ | ۴ | ۱.۰ | ۲.۹۸ | ۳.۱۲ |
| ۱۵ | ۴ | ۱.۲۵ | ۴.۱۲ | ۴.۳۱ |
| ۲۰ | ۵ | ۱.۵ | ۶.۱۲ | ۶.۴۱ |
| ۳۰ | ۵ | ۱.۵ | ۷.۶۹ | ۸.۰۵ |
| ۴۰ | ۶ | ۲.۰ | ۱۳.۸۱ | ۱۴.۴۸ |
| ۵۰ | ۶ | ۲.۰ | ۱۶.۹۵ | ۱۷.۷۶ |
| ۶۰ | ۱۰ | ۲.۵ | ۳۳.۳۶ | ۳۴.۹۵ |
📌 ۵ نکته کلیدی هنگام خرید و تحویل‌‌گیری وزن سینی کابل
- تلرانس ضخامت ورق: همیشه ضخامت ورق را با کولیس دیجیتال در چند نقطه سنجش کنید. گاهی ورق‌های ۱.۲۵ میلی‌متر به عنوان ورق ۱.۵ میلی‌متر فروخته می‌شوند که اختلاف وزن فاحشی ایجاد می‌کند.
- تاثیر پانچ و مش‌بندی (Perforation): اگر سینی کابل از نوع مشبک یا پانچ‌شده باشد، حدود ۵٪ تا ۱۲٪ (بسته به تراکم پانچ) از وزن کل ورق کاسته می‌شود.
- وزن متعلقات: فراموش نکنید که وزن رابط‌ها، زانویی‌ها، سه راهی‌ها و پیچ و مهره‌ها را در محاسبات بار کلی سازه (حدود ۱۰٪ تا ۱۵٪ وزن کل سینی‌ها) لحاظ کنید.
❓ سوالات متداول درباره وزن سینی کابل گالوانیزه
۱. چگالی استاندارد فولاد در محاسبات وزن سینی کابل چقدر است؟
چگالی (جرم حجمی) استاندارد فولاد برابر با ۷.۸۵ گرم بر سانتی‌متر مکعب است که پایه تمام فرمول‌های محاسباتی وزن ورق‌های گالوانیزه محسوب می‌شود.
۲. پوشش گالوانیزه گرم (Hot-Dip) چقدر به وزن سینی کابل اضافه می‌کند؟
به دلیل ضخامت بیشتر لایه روی (Zinc) در فرایند غوطه‌وری گرم، معمولاً بین ۳٪ تا ۵٪ به وزن کل سینی اضافه می‌شود.
۳. پانچ یا مشبک بودن سینی کابل چقدر وزن آن را کاهش می‌دهد؟
بسته به الگوی پانچ و میزان تراکم سوراخ‌ها، مشبک بودن سینی حدود ۵٪ تا ۱۲٪ (به طور متوسط ۸٪) از وزن اولیه ورق می‌کاهد.
۴. وزن متعلقات و ساپورت‌ها را چگونه محاسبه کنیم؟
برای برآورد کلی بار مرده وارد بر سازه، معمولاً معادل ۱۰٪ تا ۱۵٪ وزن کل سینی‌ها به عنوان وزن متعلقات (زانو، سه راهی، رابط و پیچ و مهره) منظور می‌شود.
⚙️ ماشین حساب آنلاین محاسبه وزن سینی کابل گالوانیزه
عرض پهن‌شده ورق:
330 mm
وزن سینی (تک):
7.76 kg
وزن درب سینی:
0.00 kg
وزن کل شاخه:
7.76 kg
