ارتینگ سینی کابل و نردبان کابل چیست؟ راهنمای هم‌بندی، اتصال زمین و خطاهای رایج

در سیستم‌های کابل‌کشی صنعتی و ساختمانی، سینی کابل و نردبان کابل فقط وظیفه نگهداری و هدایت کابل‌ها را بر عهده ندارند؛ اگر این تجهیزات از فلز ساخته شده باشند، نحوه اتصال الکتریکی و ایمن‌سازی آن‌ها نیز اهمیت زیادی پیدا می‌کند.

ارتینگ سینی کابل یکی از بخش‌های مهم اجرای ایمن یک سیستم مدیریت کابل است. هدف این کار آن است که بخش‌های فلزی قابل لمس سیستم در شرایط خطا به ولتاژ خطرناک تبدیل نشوند و مسیر مناسبی برای عبور جریان خطا تا سیستم حفاظتی وجود داشته باشد.

در کنار اتصال زمین، موضوع «هم‌بندی» یا Bonding نیز اهمیت زیادی دارد. هم‌بندی کمک می‌کند قسمت‌های فلزی مختلف مسیر از نظر الکتریکی پیوسته باقی بمانند و اختلاف پتانسیل خطرناک میان بخش‌های سیستم ایجاد نشود.

در این مقاله بررسی می‌کنیم ارتینگ سینی کابل چیست، چه تفاوتی با هم‌بندی دارد، جامپر ارت چه زمانی مورد نیاز است و هنگام اجرای سینی و نردبان کابل فلزی چه اشتباهاتی باید کنترل شوند.

ارتینگ سینی کابل چیست؟

ارتینگ سینی کابل به مجموعه اقداماتی گفته می‌شود که برای اتصال ایمن بخش‌های فلزی سیستم سینی یا نردبان کابل به مسیر حفاظتی و سیستم اتصال زمین انجام می‌شود.

هدف اصلی این فرآیند، ایجاد یک مسیر کم‌امپدانس برای جریان خطاست تا در صورت وقوع اتصال ناخواسته میان هادی برق و بخش فلزی، تجهیزات حفاظتی بتوانند در زمان مناسب عمل کنند.

در راهنماهای NEC، سینی کابل فلزی باید از نظر اتصال زمین و هم‌بندی مطابق الزامات سیستم حفاظتی اجرا شود. در شرایط مشخص، بعضی سیستم‌های سینی کابل فولادی یا آلومینیومی حتی می‌توانند به‌عنوان Equipment Grounding Conductor یا EGC مورد استفاده قرار گیرند، اما این موضوع مشروط به طراحی، مشخصات و شرایط فنی تعیین‌شده است و نباید برای هر سینی فلزی به‌صورت خودکار فرض شود.

تفاوت ارتینگ و هم‌بندی سینی کابل چیست؟

ارتینگ و هم‌بندی به یکدیگر مرتبط هستند، اما دقیقاً یک مفهوم نیستند.

ارتینگ یا Grounding ارتباط سیستم با مسیر اتصال زمین را برقرار می‌کند.

هم‌بندی یا Bonding بخش‌های هادی و فلزی مختلف را از نظر الکتریکی به یکدیگر متصل می‌کند تا یک مسیر پیوسته و قابل اعتماد برای جریان خطا ایجاد شود.

به زبان ساده، اگر یک مسیر نردبان کابل از چند شاخه، زانو، رابط و اتصال تشکیل شده باشد، هدف هم‌بندی این است که تمام این بخش‌ها از لحاظ الکتریکی یک مسیر پیوسته تشکیل دهند.

هدف ارتینگ نیز ارتباط این مجموعه با سیستم حفاظتی و زمین پروژه است.

چرا هم‌بندی اهمیت دارد؟

اتصال مکانیکی ظاهراً محکم الزاماً به این معنی نیست که اتصال الکتریکی مورد نیاز در تمام شرایط تضمین شده است.

وجود عواملی مانند:

• رنگ یا پوشش سطح
• خوردگی
• اتصال نامناسب
• قطعات متحرک
• اتصالات انبساطی
• نصب غیراصولی پیچ‌ها

می‌تواند روی پیوستگی الکتریکی مسیر تأثیر بگذارد.

به همین دلیل هم‌بندی باید به‌عنوان بخشی از طراحی و بازرسی سیستم دیده شود، نه فقط یک اتصال فرعی.

آیا تمام سینی‌های کابل باید سیم ارت جداگانه داشته باشند؟

نه لزوماً.

این یکی از نکاتی است که معمولاً باعث سوءبرداشت می‌شود.

روش حفاظت به طراحی سیستم، نوع سینی، استاندارد مورد استفاده، مشخصات پروژه و نحوه اجرای مسیر بستگی دارد.

در سیستم‌های مبتنی بر NEC، چند حالت ممکن است وجود داشته باشد:

• استفاده از هادی حفاظتی مستقل
• وجود هادی حفاظتی داخل کابل‌ها
• در شرایط مجاز، استفاده از خود سینی کابل فلزی به‌عنوان EGC

اما استفاده از خود سینی به‌عنوان هادی حفاظتی تنها زمانی مجاز است که شرایط فنی مربوط به پیوستگی، سطح مقطع فلزی، شناسایی و سایر الزامات رعایت شوند.

بنابراین نمی‌توان صرفاً به دلیل فلزی بودن سینی نتیجه گرفت که دیگر نیازی به بررسی سیستم ارت وجود ندارد.

جامپر ارت سینی کابل چیست؟

Bonding Jumper یا جامپر هم‌بندی یک هادی است که برای حفظ پیوستگی الکتریکی میان دو بخش فلزی استفاده می‌شود.

در بعضی نقاط مسیر، اتصال معمولی بین دو قطعه ممکن است برای هم‌بندی مناسب نباشد یا به دلیل حرکت مکانیکی نتوان به آن اتکا کرد.

در این شرایط از جامپر هم‌بندی استفاده می‌شود.

جامپر ارت در چه قسمت‌هایی اهمیت بیشتری دارد؟

در راهنماهای فنی NEMA و Cable Tray Institute، برای اتصالات استاندارد پیچی سینی که اتصال الکتریکی مناسب ایجاد می‌کنند لزوماً به جامپر جداگانه نیاز نیست؛ اما در محل‌هایی مانند اتصالات انبساطی، صفحات قابل تنظیم یا نقاطی که مسیر مکانیکی و الکتریکی قطع می‌شود، ممکن است Bonding Jumper مورد نیاز باشد.

این تفاوت بسیار مهم است؛ چون نصب جامپر روی تمام اتصالات بدون توجه به طراحی سیستم لزوماً نشانه اجرای حرفه‌ای نیست.

ارتینگ نردبان کابل چگونه انجام می‌شود؟

اصول کلی ارتینگ نردبان کابل مشابه سینی کابل فلزی است.

نردبان کابل معمولاً از:

• دو ریل جانبی
• پله‌های میانی
• رابط‌ها
• زانوها
• سه‌راهی‌ها
• متعلقات نصب

تشکیل شده است.

برای ایجاد یک سیستم ایمن، باید پیوستگی الکتریکی مسیر در طول شبکه حفظ شود.

در طراحی باید مشخص شود که:

• مسیر اتصال زمین از کجا تأمین می‌شود.
• هادی حفاظتی مستقل وجود دارد یا خیر.
• اتصالات میان بخش‌های مختلف چگونه Bond می‌شوند.
• در نقاط انبساط یا جدایی مکانیکی چه روشی استفاده می‌شود.

بازرسی این موارد قبل از برق‌دار شدن کابل‌ها اهمیت زیادی دارد. توان سینی کابل نیز توصیه می‌کند بررسی سیستم اتصال زمین در مراحل نصب انجام شود و پیش از برق‌دار شدن سیستم تکمیل شده باشد.

آیا خود سینی کابل می‌تواند نقش هادی حفاظتی را داشته باشد؟

در برخی سیستم‌ها بله؛ اما این موضوع یک تصمیم طراحی است، نه یک فرض عمومی.

طبق NEC 392.60، سینی کابل فولادی یا آلومینیومی در شرایط مشخص می‌تواند به‌عنوان Equipment Grounding Conductor عمل کند، مشروط بر اینکه الزامات مربوط به آن رعایت شده باشد.

برای این کاربرد، مواردی مانند:

• سطح مقطع فلزی مؤثر
• پیوستگی الکتریکی
• نوع اتصالات
• مشخصات سازنده
• سیستم حفاظتی پروژه

باید بررسی شوند.

در غیر این صورت، وجود یک هادی حفاظتی مستقل می‌تواند لازم باشد.

بنابراین در پروژه واقعی، تعیین این موضوع باید بر اساس نقشه‌های برق، مشخصات فنی، استاندارد مرجع و نظر مهندس طراح انجام شود.

7 نکته مهم در اجرای ارتینگ سینی کابل

1. پیوستگی تمام مسیر را بررسی کنید

یکی از مهم‌ترین اصول ارتینگ سینی کابل این است که مسیر فلزی نباید در نقطه‌ای بدون بررسی از نظر الکتریکی قطع شود.

زانوها، تبدیل‌ها، سه‌راهی‌ها و اتصالات باید بخشی از مسیر هم‌بندی در نظر گرفته شوند.

2. فقط به ظاهر اتصال پیچ‌شده اعتماد نکنید

یک اتصال ممکن است از نظر مکانیکی محکم باشد اما از نظر الکتریکی کیفیت مناسبی نداشته باشد.

سطح تماس، خوردگی و نحوه نصب اهمیت دارند.

3. اتصالات انبساطی را جداگانه بررسی کنید

Expansion Joint یکی از نقاطی است که احتمال قطع پیوستگی وجود دارد.

در این نقاط معمولاً موضوع Bonding Jumper اهمیت بیشتری پیدا می‌کند.

4. هادی ارت باید متناسب با طراحی پروژه انتخاب شود

سایز هادی حفاظتی نباید به شکل تجربی انتخاب شود.

ظرفیت مدار، تجهیزات حفاظتی و استاندارد طراحی باید تعیین‌کننده باشند.

5. اتصال به تابلو یا تجهیزات اصلی را کنترل کنید

یکی از مهم‌ترین نقاط سیستم، محل ارتباط مسیر سینی با تابلو، MCC یا تجهیزات الکتریکی است.

این بخش باید دارای مسیر حفاظتی قابل اعتماد باشد. Cable Tray Institute بر اهمیت اتصال مناسب سیستم سینی به باس زمین تجهیزات تأکید می‌کند.

6. خوردگی اتصالات را جدی بگیرید

رطوبت و خوردگی می‌توانند مقاومت تماس الکتریکی را افزایش دهند.

در محیط‌های صنعتی و مرطوب، نوع پوشش و کیفیت اتصالات اهمیت بیشتری دارد.

7. سیستم را قبل از بهره‌برداری بازرسی کنید

بازرسی بعد از نصب کابل‌ها دشوارتر است.

کنترل پیوستگی و ارتینگ بهتر است همزمان با اجرای مسیر و پیش از برق‌دار شدن مدارها انجام شود.

خطاهای رایج در ارتینگ سینی کابل

یکی از اشتباهات رایج این است که مجری تصور کند چون سینی کابل فلزی است، به‌صورت طبیعی و بدون طراحی بخشی از سیستم زمین محسوب می‌شود.

خطای دیگر استفاده از یک سیم ارت بدون توجه به پیوستگی واقعی اتصالات در تمام طول مسیر است.

از دیگر مشکلات رایج می‌توان به موارد زیر اشاره کرد:

• نادیده گرفتن اتصالات انبساطی
• اتصال نامناسب جامپر
• استفاده از پیچ یا ترمینال نامناسب
• خوردگی محل اتصال
• حذف اتصال حفاظتی در محل ورود به تجهیزات
• تغییر مسیر بدون حفظ پیوستگی الکتریکی
• اجرا بدون تست نهایی

این خطاها ممکن است تا زمانی که یک خطای الکتریکی واقعی رخ ندهد قابل مشاهده نباشند.

چگونه ارتینگ سینی کابل را بازرسی کنیم؟

بازرسی باید از ابتدای مسیر شروع شود و تمام اجزای سیستم بررسی شوند.

به‌صورت کلی باید موارد زیر کنترل شوند:

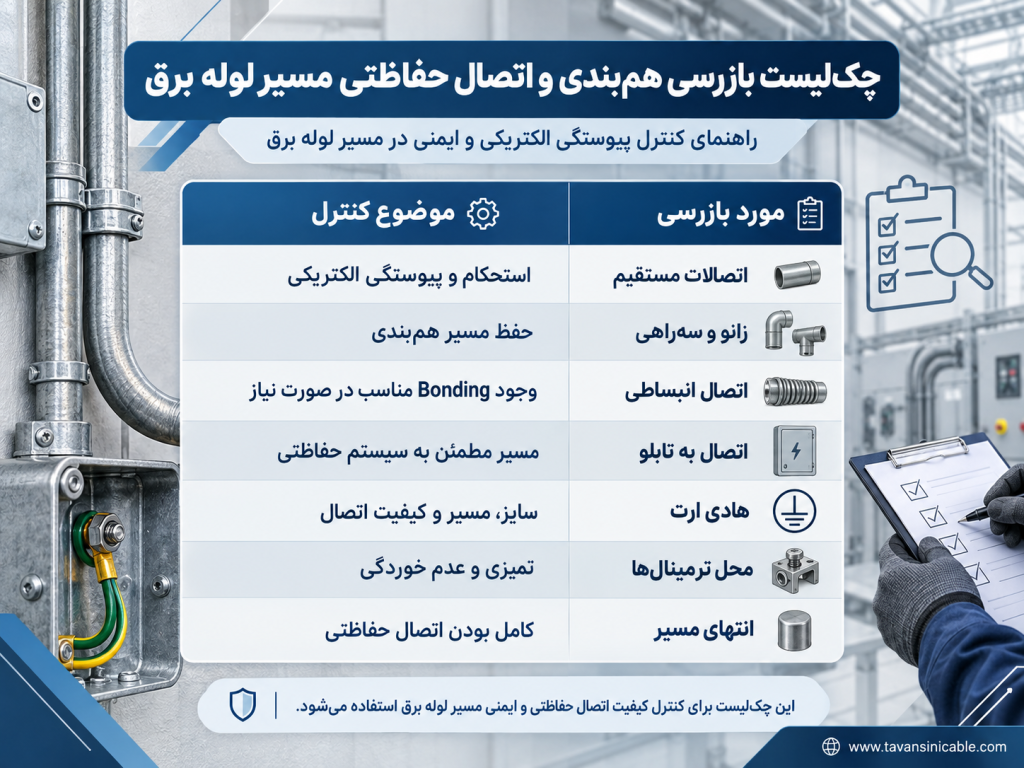

راهنمای کنترل پیوستگی الکتریکی و ایمنی مسیر لوله برق

در پروژه‌های حرفه‌ای، آزمایش پیوستگی الکتریکی نیز می‌تواند بخشی از فرآیند تحویل و بازرسی باشد.

آیا رنگ و پوشش گالوانیزه روی هم‌بندی اثر دارد؟

نوع سطح فلزی در کیفیت اتصال اهمیت دارد.

گالوانیزه بودن سینی مزیت مهمی از نظر مقاومت در برابر خوردگی ایجاد می‌کند، اما محل اتصال الکتریکی باید به شکلی طراحی و اجرا شود که پیوستگی مورد نیاز برقرار بماند.

نباید بدون دستورالعمل فنی، پوشش محافظ قطعات را در سطح وسیع حذف کرد؛ چون این کار می‌تواند مقاومت خوردگی محصول را کاهش دهد.

استفاده از اتصالات و تجهیزات مناسب برای Bonding راهکار حرفه‌ای‌تری است.

ارتینگ سینی کابل در پروژه‌های صنعتی

در کارخانه‌ها، نیروگاه‌ها، مراکز داده و پروژه‌های صنعتی اهمیت سیستم حفاظتی معمولاً بیشتر است.

این پروژه‌ها ممکن است دارای:

• کابل‌های قدرت
• تجهیزات حساس
• جریان‌های خطای بالا
• مسیرهای طولانی سینی کابل
• چندین سطح نردبان کابل

باشند.

بنابراین طراحی ارتینگ سینی کابل باید همزمان با طراحی شبکه کابل‌کشی انجام شود.

اضافه کردن ارت پس از تکمیل پروژه معمولاً بسیار دشوارتر از پیش‌بینی آن در مرحله طراحی است.

مقررات و استانداردهای ارتینگ سینی کابل

در منابع بین‌المللی، NEC Article 392 به موضوع Cable Tray و بخش 392.60 به Grounding and Bonding می‌پردازد. راهنماهای NEMA VE-2 و Cable Tray Institute نیز جزئیات اجرایی مرتبط با نصب و هم‌بندی سیستم‌های سینی کابل را توضیح می‌دهند.

برای پروژه‌های ایران نیز الزامات نقشه‌های مصوب، مشخصات فنی پروژه و مقررات مربوط به تأسیسات الکتریکی باید مبنای طراحی و اجرا قرار گیرند. مبحث ۱۳ مقررات ملی ساختمان موضوعاتی مانند هادی حفاظتی و هم‌بندی را در ساختار الزامات تأسیسات برقی پوشش می‌دهد.

بنابراین در پروژه واقعی، استاندارد مرجع پروژه باید قبل از تصمیم‌گیری مشخص شود.

سوالات متداول درباره ارتینگ سینی کابل

آیا سینی کابل فلزی حتماً باید ارت شود؟

مسیرهای فلزی باید مطابق الزامات سیستم حفاظتی پروژه زمین و هم‌بندی شوند. نحوه انجام این کار به طراحی و استاندارد مرجع بستگی دارد.

آیا برای هر شاخه سینی کابل باید سیم ارت جدا نصب شود؟

لزوماً خیر. طراحی می‌تواند از روش‌های مختلفی برای ایجاد مسیر حفاظتی استفاده کند. مهم، ایجاد پیوستگی و مسیر ایمن مطابق استاندارد است.

آیا روی تمام رابط‌های سینی کابل باید جامپر ارت نصب شود؟

خیر. در برخی اتصالات استاندارد پیچی ممکن است اتصال مناسب از طریق خود رابط برقرار شود، در حالی که در اتصالات انبساطی یا نقاط ناپیوسته ممکن است جامپر مورد نیاز باشد.

تفاوت ارتینگ و هم‌بندی چیست؟

هم‌بندی بخش‌های فلزی را از نظر الکتریکی به یکدیگر متصل می‌کند، در حالی که ارتینگ ارتباط سیستم با مسیر حفاظتی و زمین را برقرار می‌کند.

آیا نردبان کابل هم نیاز به هم‌بندی دارد؟

بله، در سیستم فلزی باید پیوستگی الکتریکی و مسیر حفاظتی مطابق طراحی پروژه حفظ شود.
