سیستم ساپورت سینی کابل چگونه طراحی می‌شود؟ انتخاب براکت، سی‌چنل و فاصله نگهدارنده‌ها

در یک سیستم مدیریت کابل، انتخاب خود سینی یا نردبان کابل فقط نیمی از طراحی است. بخش دیگری که مستقیماً روی ایمنی، ظرفیت بار و عمر سیستم تأثیر می‌گذارد، ساپورت سینی کابل است.

ساپورت‌ها وظیفه دارند وزن خود سینی، کابل‌های داخل آن، اتصالات و در برخی شرایط بارهای اضافی محیطی را به سازه منتقل کنند. اگر نوع ساپورت یا فاصله بین نگهدارنده‌ها به‌درستی انتخاب نشود، ممکن است سینی دچار خمش، تغییر شکل، شل شدن اتصالات یا حتی شکست سیستم نگهدارنده شود.

از طرف دیگر، استفاده بیش از حد از پایه و براکت نیز هزینه فولاد، نصب و نیروی اجرایی پروژه را افزایش می‌دهد.

به همین دلیل طراحی حرفه‌ای سیستم نگهدارنده باید بر اساس وزن کابل، نوع سینی، دهانه مجاز، محل نصب، اتصالات مسیر و مشخصات فنی سازنده انجام شود.

در این مقاله انواع ساپورت سینی کابل، کاربرد براکت و سی‌چنل، روش تعیین فاصله پایه‌ها و مهم‌ترین اشتباهات اجرایی را بررسی می‌کنیم.

ساپورت سینی کابل چیست؟

ساپورت سینی کابل مجموعه‌ای از قطعات مکانیکی است که سینی یا نردبان کابل را به سقف، دیوار، کف یا سازه اصلی ساختمان متصل می‌کند.

این سیستم ممکن است از اجزایی مانند موارد زیر تشکیل شود:

• براکت
• سی‌چنل
• راد رزوه‌ای
• نبشی
• بست
• پلیت اتصال
• پیچ و مهره
• مهارهای سازه‌ای

وظیفه اصلی ساپورت، انتقال ایمن وزن سیستم کابل‌کشی به سازه است.

Cable Tray Institute روش‌های مختلفی مانند Trapeze Support، Center Hung Support، Wall Support، Underfloor Support و سازه‌های قائم را برای پشتیبانی از سیستم‌های سینی کابل معرفی می‌کند. انتخاب هر روش به شرایط نصب و نحوه کابل‌کشی بستگی دارد.

چرا طراحی ساپورت سینی کابل اهمیت دارد؟

در یک پروژه صنعتی ممکن است چندین متر سینی کابل با تعداد زیادی کابل قدرت و کنترل در ارتفاع نصب شود.

وزن نهایی سیستم فقط شامل وزن سینی نیست.

بار واقعی می‌تواند شامل موارد زیر باشد:

• وزن خود سینی یا نردبان
• وزن کابل‌ها
• وزن اتصالات
• وزن کاورها
• متعلقات جانبی
• بارهای محیطی در شرایط خاص

باشد.

اگر فاصله ساپورت‌ها بیش از ظرفیت طراحی شود، خمش سینی افزایش پیدا می‌کند. در مقابل، استفاده از تعداد بسیار زیاد ساپورت می‌تواند هزینه پروژه را بدون ایجاد مزیت فنی واقعی افزایش دهد.

بنابراین هدف، پیدا کردن تعادل میان ظرفیت مکانیکی، ایمنی و هزینه اجرا است.

انواع ساپورت سینی کابل

سیستم نگهدارنده بر اساس محل نصب و ساختار پروژه می‌تواند شکل‌های مختلفی داشته باشد.

ساپورت سقفی سینی کابل

یکی از رایج‌ترین روش‌ها در کارخانه‌ها، پارکینگ‌ها و فضاهای تأسیساتی، نصب سینی از سقف است.

معمولاً از راد رزوه‌ای به همراه سی‌چنل یا پروفیل افقی استفاده می‌شود و سینی روی آن قرار می‌گیرد.

این روش به‌ویژه برای اجرای چند مسیر موازی یا چندطبقه مناسب است.

مزایای آن عبارت‌اند از:

• استفاده مناسب از فضای سقف
• امکان اجرای چند مسیر
• دسترسی نسبتاً مناسب برای تعمیرات
• قابلیت تنظیم ارتفاع

ساپورت دیواری سینی کابل

در مسیرهایی که سینی در امتداد دیوار حرکت می‌کند، استفاده از براکت دیواری می‌تواند راهکار مناسبی باشد.

در این روش براکت به سازه یا دیوار متصل می‌شود و سینی روی قسمت افقی آن قرار می‌گیرد.

این نوع نصب در:

• راهروهای تأسیساتی
• سالن‌های صنعتی
• اتاق برق
• مسیرهای پیرامونی ساختمان

کاربرد زیادی دارد.

ساپورت تراپزی

در سیستم Trapeze، معمولاً دو راد رزوه‌ای در دو طرف قرار گرفته و یک پروفیل یا سی‌چنل افقی بین آن‌ها نصب می‌شود.

سینی کابل روی عضو افقی قرار می‌گیرد.

این سیستم برای مسیرهایی که وزن کابل زیاد است یا نیاز به ثبات بیشتری وجود دارد کاربرد زیادی دارد.

ساپورت مرکزی

Center Hung Support سینی را از یک نقطه مرکزی نگه می‌دارد.

این روش می‌تواند دسترسی جانبی به کابل‌ها را آسان کند و در پروژه‌هایی که احتمال اضافه شدن کابل از کنار سینی وجود دارد مفید باشد. Cable Tray Institute نیز Center Hung را یکی از روش‌های قابل استفاده برای مسیرهایی می‌داند که نصب یا توسعه کابل از کناره اهمیت دارد.

براکت سینی کابل چیست؟

براکت سینی کابل یک عضو نگهدارنده است که معمولاً برای نصب مسیر روی دیوار، ستون یا سازه استفاده می‌شود.

براکت باید بتواند مجموع بار سینی و کابل‌ها را با ضریب ایمنی مناسب تحمل کند.

هنگام انتخاب براکت باید به موارد زیر توجه شود:

• طول بازوی براکت
• عرض سینی
• وزن کابل
• جنس براکت
• ضخامت ورق یا پروفیل
• روش اتصال به سازه
• شرایط محیطی

هرچه بازوی براکت بلندتر شود، لنگر واردشده به محل اتصال افزایش پیدا می‌کند. بنابراین صرفاً قرار گرفتن فیزیکی سینی روی براکت به معنی کافی بودن ظرفیت مکانیکی آن نیست.

سی‌چنل سینی کابل چیست؟

سی‌چنل یا C-Channel یکی از پرکاربردترین قطعات در ساخت سیستم‌های ساپورت تأسیساتی است.

این پروفیل می‌تواند به‌عنوان عضو افقی در سیستم تراپزی یا بخشی از سازه نگهدارنده استفاده شود.

مزیت اصلی سی‌چنل، انعطاف‌پذیری بالای آن در نصب تجهیزات مختلف است.

با استفاده از:

• پیچ مخصوص
• مهره فنری
• بست
• راد رزوه‌ای

می‌توان موقعیت قطعات را نسبتاً آسان تنظیم کرد.

سی‌چنل در پروژه‌های برق تنها برای سینی کابل استفاده نمی‌شود و ممکن است بخشی از سازه مشترک تأسیسات باشد؛ با این حال ظرفیت و نحوه بارگذاری آن باید برای هر کاربرد بررسی شود.

فاصله ساپورت سینی کابل چگونه تعیین می‌شود؟

یکی از رایج‌ترین سؤالات پروژه‌ها این است:

«فاصله استاندارد ساپورت سینی کابل چند متر است؟»

پاسخ حرفه‌ای این است که یک فاصله ثابت و جهانی برای تمام سینی‌ها وجود ندارد.

فاصله مناسب به عواملی مانند:

• نوع سینی
• ضخامت
• ارتفاع لبه
• جنس
• عرض
• وزن کابل
• دهانه آزمایش‌شده
• نوع ساپورت
• مشخصات تولیدکننده

وابسته است.

Eaton در راهنمای فنی خود تأکید می‌کند که حداکثر فاصله ساپورت و بار طراحی درج‌شده برای خود سیستم نباید تجاوز شود. بنابراین جدول بار و دهانه محصول باید مبنای طراحی باشد.

چرا نباید یک عدد ثابت برای همه پروژه‌ها استفاده کرد؟

فرض کنید دو سینی دارای عرض یکسان باشند، اما:

• یکی ورق نازک‌تر داشته باشد.
• دیگری ارتفاع لبه بیشتری داشته باشد.
• یکی حامل کابل شبکه باشد.
• دیگری کابل قدرت سنگین حمل کند.

واضح است که شرایط باربری این دو یکسان نیست.

به همین دلیل جمله‌هایی مانند «ساپورت همیشه باید هر 1.5 متر نصب شود» بدون بررسی محصول و بار پروژه، می‌تواند گمراه‌کننده باشد.

محل ساپورت نسبت به رابط سینی کابل

فقط فاصله بین پایه‌ها مهم نیست؛ محل قرارگیری رابط یا Splice نیز روی رفتار مکانیکی سیستم اثر دارد.

در مسیرهای مستقیم، بعضی روش‌های طراحی محل اتصال دو شاخه را نسبت به دهانه بین ساپورت‌ها تنظیم می‌کنند.

Eaton با استناد به روش‌های NEMA VE-1 و VE-2، قرارگیری اتصال در حدود یک‌چهارم دهانه را برای عملکرد بهتر از نظر تنش و خیز توصیه می‌کند و از قرار دادن نامناسب اتصال در بعضی نقاط دهانه پرهیز می‌دهد.

اما این موضوع باید مطابق سیستم سازنده اجرا شود و نباید بدون توجه به مشخصات محصول به تمام سینی‌های موجود در بازار تعمیم داده شود.

ساپورت اتصالات سینی کابل

یکی از خطاهای متداول در اجرا این است که مسیر مستقیم به‌خوبی ساپورت شود اما اتصالات بدون پشتیبانی کافی باقی بمانند.

قطعاتی مانند:

• زانو افقی
• زانو عمودی
• سه‌راهی
• چهارراهی
• تبدیل

تغییر مسیر نیرو ایجاد می‌کنند و ممکن است نیازمند نقاط پشتیبانی اختصاصی باشند.

راهنمای Eaton برای زانوها، سه‌راهی‌ها و چهارراهی‌ها محل‌های پیشنهادی نگهدارنده را نشان می‌دهد و برای بعضی اتصالات قرارگیری ساپورت نزدیک به فیتینگ را توصیه می‌کند.

به همین دلیل طراحی ساپورت نباید فقط بر اساس «هر چند متر یک پایه» انجام شود.

طراحی ساپورت برای نردبان کابل

نردبان کابل معمولاً در مسیرهای صنعتی و کابل‌های سنگین کاربرد بیشتری دارد.

در طراحی ساپورت نردبان نیز عواملی مانند:

• وزن کابل‌ها
• عرض نردبان
• ارتفاع ریل جانبی
• طول دهانه
• نحوه اتصال شاخه‌ها
• نوع نصب

باید بررسی شوند.

بعضی سیستم‌های صنعتی برای دهانه‌های طولانی طراحی شده‌اند، اما ظرفیت آن‌ها نتیجه طراحی و آزمایش سازنده است و نمی‌توان همان فاصله را برای تمام محصولات استفاده کرد.

Eaton نیز برای سیستم‌های مختلف Cable Ladder راهنماهای جداگانه‌ای برای Support Span و کاهش تعداد سازه‌های نگهدارنده ارائه می‌کند.

تأثیر وزن کابل بر فاصله ساپورت‌ها

هرچه وزن کابل افزایش پیدا کند، بار واردشده به سیستم نیز بیشتر می‌شود.

برای طراحی باید حداقل موارد زیر محاسبه شوند:

وزن سینی + وزن کابل + تجهیزات جانبی

اگر پروژه در فضای باز قرار دارد، ممکن است بارهای دیگری نیز طبق طراحی سازه‌ای پروژه بررسی شوند.

نکته مهم این است که ظرفیت سینی و ظرفیت ساپورت هر دو باید کافی باشند.

ممکن است خود سینی توان تحمل بار را داشته باشد، اما براکت یا اتصال آن به سازه ضعیف‌تر باشد.

در این شرایط کل سیستم به اندازه ضعیف‌ترین بخش خود ظرفیت خواهد داشت.

طراحی ساپورت برای چند طبقه سینی کابل

در برخی پروژه‌های صنعتی چند سینی روی یک سازه مشترک قرار می‌گیرند.

برای مثال:

• طبقه اول: کابل قدرت
• طبقه دوم: کابل کنترل
• طبقه سوم: کابل دیتا و ابزار دقیق

در این حالت بار تمام طبقات به سیستم نگهدارنده منتقل می‌شود.

بنابراین باید موارد زیر بررسی شوند:

• بار مجموع طبقات
• ظرفیت سی‌چنل
• ظرفیت راد رزوه‌ای
• فاصله عمودی طبقات
• عرض سینی‌ها
• نحوه مهار سازه

فقط جمع کردن چند براکت روی یک راد بدون محاسبه ظرفیت، روش مناسبی برای پروژه‌های حرفه‌ای نیست.

چه عواملی در انتخاب براکت و ساپورت مؤثر هستند؟

وزن کابل

اولین عامل، وزن نهایی کابل‌هایی است که در مسیر قرار خواهند گرفت.

عرض سینی

سینی عریض‌تر معمولاً بازوی ساپورت بزرگ‌تری نیاز دارد و می‌تواند لنگر بیشتری ایجاد کند.

نوع نصب

ساپورت سقفی، دیواری و تراپزی رفتار مکانیکی متفاوتی دارند.

شرایط محیط

در فضای باز یا محیط مرطوب، جنس و پوشش قطعات ساپورت باید در برابر خوردگی مناسب باشد.

امکان توسعه

اگر قرار است در آینده کابل اضافه شود، بار آینده نیز باید در طراحی لحاظ شود.

اشتباهات رایج در اجرای ساپورت سینی کابل

استفاده از فاصله ثابت بدون محاسبه

یکی از رایج‌ترین خطاها انتخاب فاصله بر اساس تجربه یک پروژه قبلی است.

هر محصول و هر پروژه شرایط متفاوتی دارد.

استفاده از براکت ضعیف برای سینی عریض

افزایش عرض سینی می‌تواند لنگر وارد بر براکت را افزایش دهد.

بی‌توجهی به اتصالات مسیر

زانو و سه‌راهی نیز ممکن است نیازمند ساپورت اختصاصی باشند.

نصب ساپورت روی سازه نامناسب

ظرفیت خود براکت کافی نیست؛ محل اتصال براکت به سقف یا دیوار نیز باید توان انتقال بار را داشته باشد.

اضافه کردن کابل بدون بررسی ظرفیت

گاهی سیستم برای ظرفیت اولیه طراحی شده اما در طول بهره‌برداری کابل‌های زیادی به آن اضافه می‌شوند.

این کار می‌تواند بار طراحی را تغییر دهد.

استفاده از متعلقات خورده یا آسیب‌دیده

خوردگی، تغییر شکل یا شل شدن پیچ‌ها می‌تواند ظرفیت سیستم را کاهش دهد.

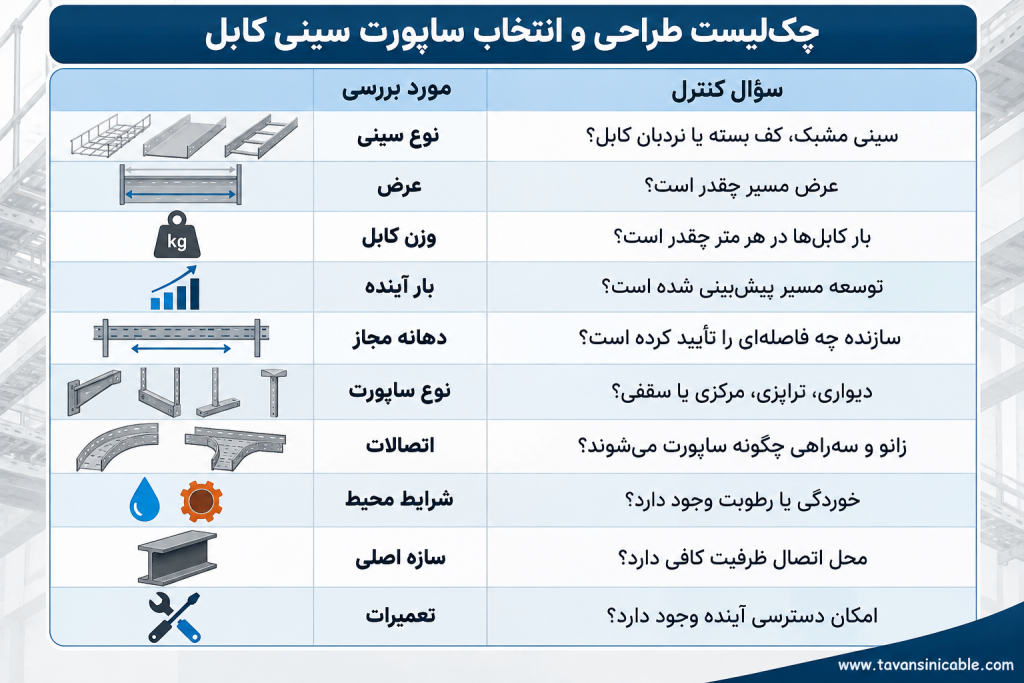

چک‌لیست طراحی سیستم ساپورت سینی کابل

راهنمای بررسی نوع ساپورت، بار کابل و شرایط نصب سینی کابل

آیا افزایش فاصله ساپورت باعث کاهش هزینه می‌شود؟

در ظاهر بله؛ چون تعداد براکت، راد و ساعات نصب کاهش پیدا می‌کند.

اما فقط زمانی این کار منطقی است که سیستم برای دهانه بیشتر طراحی و تأیید شده باشد.

در سیستم‌های خاص صنعتی، استفاده از دهانه‌های بلندتر می‌تواند هزینه کل سازه پشتیبان را کاهش دهد. Eaton نیز برای برخی خانواده‌های Cable Ladder روی کاهش تعداد ساپورت‌ها از طریق طراحی و آزمایش سیستم تأکید می‌کند.

اما افزایش خودسرانه فاصله ساپورت یک روش کاهش هزینه نیست.

هزینه واقعی پروژه باید شامل:

• خرید ساپورت
• هزینه نصب
• ظرفیت بار
• عمر سیستم
• تعمیرات آینده

باشد.

سوالات متداول درباره ساپورت سینی کابل

فاصله استاندارد ساپورت سینی کابل چند متر است؟

یک عدد ثابت برای تمام سیستم‌ها وجود ندارد. فاصله باید بر اساس بار کابل، نوع سینی، دهانه مجاز و مشخصات سازنده انتخاب شود.

براکت سینی کابل چه کاربردی دارد؟

براکت برای انتقال وزن سینی و کابل‌ها به دیوار، ستون یا سازه نگهدارنده استفاده می‌شود.

سی‌چنل چه نقشی در نصب سینی کابل دارد؟

سی‌چنل می‌تواند عضو افقی یا بخشی از سازه ساپورت باشد و امکان اتصال قابل تنظیم راد، بست و سایر متعلقات را فراهم کند.

آیا زانو سینی کابل نیاز به ساپورت دارد؟

اتصالات مسیر باید طبق دستورالعمل سیستم پشتیبانی شوند. زانوها، سه‌راهی‌ها و سایر فیتینگ‌ها نباید بدون بررسی محل ساپورت اجرا شوند.

آیا می‌توان فاصله ساپورت‌ها را برای کاهش هزینه بیشتر کرد؟

فقط اگر ظرفیت مکانیکی و مشخصات سازنده اجازه دهد. افزایش فاصله بدون محاسبه می‌تواند خمش و تنش سیستم را افزایش دهد.

نردبان کابل و سینی کابل به یک نوع ساپورت نیاز دارند؟

روش‌های نصب ممکن است مشابه باشند، اما وزن، دهانه و ظرفیت سیستم باید برای هر محصول جداگانه بررسی شود.

توان سینی کابل؛ تجهیزات مورد نیاز برای اجرای مسیر استاندارد

یک سیستم کابل‌کشی حرفه‌ای فقط از سینی یا نردبان کابل تشکیل نمی‌شود.

انتخاب درست براکت، سی‌چنل، رابط، پیچ و مهره و سایر متعلقات روی عملکرد کل مسیر اثر دارد.

توان سینی کابل در زمینه تأمین تجهیزات مدیریت کابل شامل سینی کابل، نردبان کابل، اتصالات و متعلقات مرتبط فعالیت دارد.

برای انتخاب ابعاد سینی، نوع سیستم نگهدارنده و تجهیزات مورد نیاز پروژه می‌توانید مشخصات مسیر، تعداد کابل‌ها و شرایط نصب را با کارشناسان توان سینی کابل بررسی کنید.

طراحی نهایی سیستم ساپورت، فاصله پایه‌ها و اتصال آن به سازه باید بر اساس بار واقعی، مشخصات محصول، نقشه‌های پروژه و نظر مهندس مسئول انجام شود.
